ご要望に応じたシステムをご提案～ピンホール検出器製品案内～
松本電子工業では、高性能な「ピンホール検出器」を製造しております。本体価格や検出精度、メンテナンス性、構造の異なる検出器をラインナップしており、ニーズに合った機種が選択可能です。お客様のご要望に応じ、効率的な運用が可能となるシステムを構築、ご提案します。こちらは当社のピンホール検出器の製品案内です。
小型でシンプルな低価格モデル

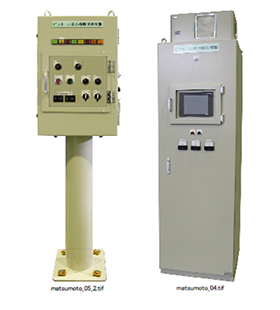

| 新型ピンホール検出器 MPD-8600L（LED光源） | |
  |
特徴 |
|---|---|
| ●光源部に長寿命で省エネなLEDを採用 ●制御盤のないシンプル構成で、設置工事費が削減可能 ●従来の8000型と同等の検出性能を備えながら、小型化と低価格化を実現 ※検出部から機側盤の距離は標準10m |
|
仕様
| 検出能力 | 垂直穴φ15μm（板厚0.15mmにて） |
|---|---|
| 対象板幅 | 350～1,400mm 1400mm以上対応可 |
| 対象板厚 | 1mm以下 |
| ライン速度 | 30～1200m／分 |
| シャッター駆動方式 | ACサーボモータによる自動エッジ追従方式（AS・BS独立） |
| シャッターオーバーラップ量 | 0～9.9mm （デジタルスイッチ、0.1mmピッチで設定） |
外形図・構成図

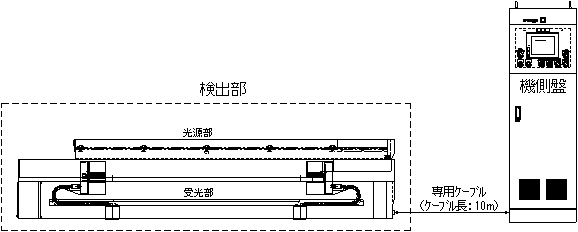

構成図
MPD8000 ピンホール検出器

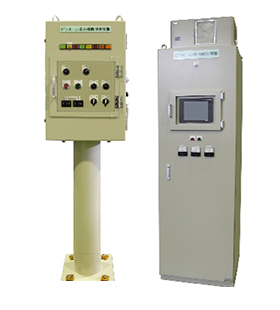

| ピンホール検出器 MPD-8000L | |
|---|---|
  |
特徴 |
| ●1,200m/分の高速ラインで、φ15μmのピンホールを確実に検出 ●エッジマスク量はWS、DSそれぞれ独立に0.1mm単位で設定可能。ラインの状況や通板状況に応じて最適な条件で使用可能 ●光源には、省エネでメンテナンスコストの安い市販の標準型蛍光灯を採用。照度制御により、長期的に安定した検出が可能 ●豊富な自己診断機能を備え、保守点検や故障診断が簡単 |
|
仕様
| 検出能力 | φ15μm（板厚0.15mmにて、垂直から±20°まで） |
|---|---|
| 対象板幅 | 350～1,400mm |
| 対象板厚 | 1mm以下 |
| ライン速度 | 30～1200m／分 |
| 板上下振動 | ±2mm以下 |
| シャッターストローク | 350～1,400mm |
| パスライン間隔 | 4.5mm |
| シャッター駆動方式 | ACサーボモータによる自動エッジ追従方式（WS・DS独立） |
| シャッター駆動速度 | 最大300mm/秒 |
| エッジマスク量設定 | 0～9.9mm（WS・DS個別にデジタルスイッチで設定可能） |
| データ処理（オプション） | ピンホールの位置、個数データなどのロギング、データ伝送機能 |
その他
板上下振動（バタツキ）の大きなラインや耳波など製品形状の悪いライン、その他の非標準仕様などは、お気軽にご相談ください。
ご要望に応じたシステムを構築するための可動レスモデル

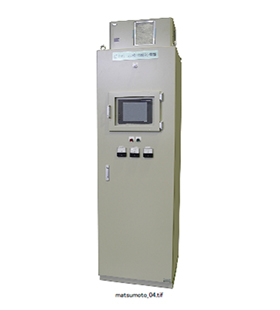

| MPD6000 ピンホール検出器 | |
|---|---|
 |
特徴 |
| ●ご要望の検出穴径やライン速度、設置スペースに応じた設計で、最適なシステムを構築。一般工業向けの簡易構成も可能 ●シャッター機構のない完全スタティック方式 ●光源には、省エネでメンテナンスコストの安い市販の蛍光灯を採用。照度制御により、長期的に安定した検出が可能 ●豊富な自己診断機能を備え、保守点検や故障診断が簡単 |
|
仕様（カメラユニット8台の例）
| 検出能力 | φ0.5mm（板厚0.6mm、垂直穴） φ1.0mm（板厚0.6～2.3mm、垂直穴） |
|---|---|
| 対象板幅 | 2,040mm以下 |
| 対象板厚 | 1mm以下 |
| ライン速度 | 0～400m/分 |
| 板上下振動 | ±5mm以下 |
| エッジ部不感帯 | 0.5～20mm（任意に設定可） |
| 検出部（カメラ）高さ | パスラインより650mm |
| データ処理（オプション） | 穴径判別、穴位置測定、幅測定、個数データなどのロギング、データ伝送機能、投光器自動清掃機能 |
エッジのピンホールも漏れなく検出

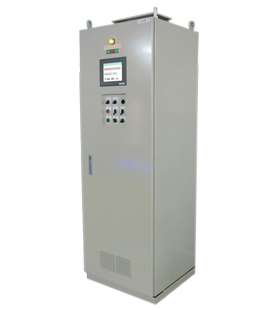

| MPD5000 エッジピンホール検出器 | |
|---|---|
  |
特徴 |
| ●800m/分の高速ラインで、板端部のφ50μmのピンホールを確実に検出 ●当社独自の信号処理回路で、エッジマスクレスを実現 ●光源には半導体レーザーを採用し、長期的に安定した検出が可能 ●豊富な自己診断機能を備え、保守点検や故障診断が簡単 ●オプションにより、エッジ形状不良検出器を取りつけ可能 |
|
仕様
| 検出能力 | φ50mm（板厚0.15mmにて、垂直穴） |
|---|---|
| 検出領域 | エッジ0.7～10mm |
| 対象板幅 | 350～1,400mm |
| 対象板厚 | 1mm以下 |
| ライン速度 | 0～800m/分 |
| 板上下振動 | ±2mm以下 |
| 駆動方式 | ACサーボモータによる自動エッジ追従方式（WS・DS独立） |
| 同駆動速度 | 最大150mm/秒 |
| データ処理（オプション） | ピンホールの位置、個数データなどのロギング、データ伝送機能、エッジ形状不良（耳割れ等） |
その他
板上下振動（バタツキ）の大きなラインや耳波など製品形状の悪いライン、その他の非標準仕様などは、お気軽にご相談ください。
ピンホールの検出と板幅測定を同時に
| MPWX1000 ピンホール幅計 | |
|---|---|
  |
特徴 |
| ●ご要望の検出穴径やライン速度、設置スペースに応じた設計で、最適なシステムを構築 ●エッジマスク機構のない、完全スタティック方式 ●光源には省エネでメンテナンスコストの安い市販の蛍光灯を採用。照度制御により、長期的に安定した検出が可能 ●豊富な自己診断機能を備え、保守点検や故障診断が簡単 |
|
仕様（カメラユニット8台を電磁鋼板ラインに設置した例）
| 検出能力 | φ0.5mm（板厚0.5mmにて、垂直穴） |
|---|---|
| 幅測定精度 | ±3mm |
| 対象板幅 | 700～1,250mm |
| ライン速度 | 400m/分以下 |
| 板上下振動 | ±2mm以下 |
| エッジ部不感帯 | 0.5～20mm（任意に設定可） |
| 検出部（カメラ）高さ | パスラインより770mm |
| データ処理（オプション） | 穴径判別、穴位置測定、板エッジ部形状不良、個数データなどのロギング、データ伝送機能、投光器自動清掃機能 |
